この週末にもAKBに行けず「
テールランプLED計画」は、相変らず進捗なーし
弱電の勉強も一からやり直しだし・・・（とほほ
）
で、W球がLEDになっているモノを我慢できずに
「
ポチっ！」
700円と言う価格は今まで居た中で一番の安価。
とりあえず125ccのスクーターにつけてみた。

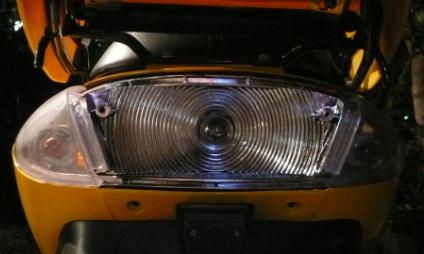

取り付けはネジ２本はずし、カバーを外し、球交換だけなので５分とかからない
さぁ～イグニッションＯＮ
ふ～ん、明るさは、かわらんな（な～んだ
）

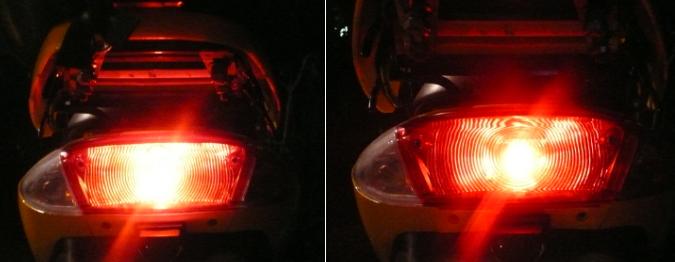

左 ： 電球
右 ： LED
◆ そのままでは、なーんか杓なので、性能とかを調べてみた。 ◆

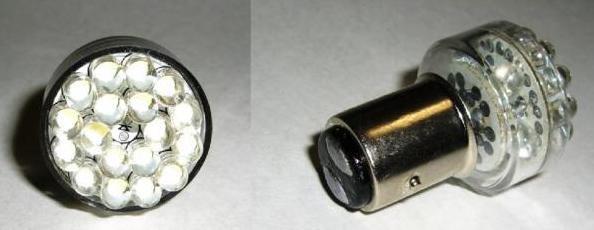

LEDは全部で24ヶなのですが、どこがどう接続されて(並列と直列)、電流制限用の抵抗が何Ωなのか、わかりませーん
また、LED単体のスペックもわからないと・・・
。
実際に点灯している電流を測定してみないとわかりませーん。
以下は推測です。
電圧は、LED単体で一般的には約2Vで点灯することを考えてみると、電源は12Vだから6ヶ直列接続で点灯し、全部で24ヶだから6ヶ直列が4つ並列に接続されている、ということが推測できます。
直列回路と並列回路の組み合わせだと思うので、「24」という数字が組み合わせられるのは「6×4」か「3×8」ですが、LED3ヶ直列が8つ並列ではLEDの電流制限用抵抗がバカ大きくなるので、理想的ではないです。
電流に関しては、LED単体で一般的にはmax20mAなのですが、最近はそれ以上に流せるLEDもあります。いわゆる「照明用」というやつみたい。
普通はmaxでは使用(設計)しないみたいなので、一般品で75%として15mAとすると、6ヶ直列は15mAで4つ並列で60mAとなり、12Vをかけると「
0.72W」になり
電球より省エネですね。
確かWのストップ球は21Wと5Wですから･･･。
1ヶの球(LED)で省エネが証明できたわけですからストップ球2ヶ、ウインカー4ヶですと、それなりの省エネってわけです。
と、
ここまで書いたけど合ってるよねぇ？（激汗）
＜はみだし＞
女性って電気に疎い人って多いよね？なんでなんんだろう？
細かい作業って男より器用だと思うんだが･･･
もし彼女は電気関係はてんでダメ！って人は一緒に勉強しましょう(^^)v
でも間違っても「 今度Ωの勉強しない？ 」って誘ってはダメよ
お後がよろしいようで･･･＼(￣ﾍ￣; ) ｫｨｫｨ
いらねぇー (2008-05-18 22:39)
やっと退院 (2006-12-07 00:22)
だめオヂ at 21:36│
コメント(8)
│
R9（中華）
ＡＫＢって「赤羽？」と
わざとボケてみる（笑）
Ｍちゃん；
よく赤羽なんて知ってるね〜
あのソケット型のはイマイチ。高い割には変化がないね。使っているLEDが暗いのと配列がね。
パパ；
これでも格安。他は4〜5倍するよ
お試しって事で。
違ってると思うよ。 ＬＥＤは電流を流すから光るんだよ。んで、２０ｍ流した時のＬＥＤの電圧降下が２Ｖに成るんだよ。１０ｍだと１.？Ｖ。きっと抵抗かＣＲＤが入ってて電流制限してると思うよ。４直６並じゃないの？
レンジ；
指摘サンキューm(_ _)m
間違った情報を流してしまったかな？(激汗)
で4直6並だとしたら、計算は合ってるよね？
だから〜弱電の部屋を作り「電子レンジ」にしろ！つーの(笑)
読んでてもさっぱりわかりません（汗）
理数関係は耳ぱったり閉じちゃいます
理由はわかんないけど、女性の方が疎いよね
そういう構造になってんじゃないのかねぇ
ミホ；
オレもサッパリ (*´Д｀)=з
好きと得意は違うからさ(-_-;)
オレ勉強は嫌いぢゃないんだ、でも得意でもないんだ(自爆)
